斗式提升機主要結構：
1）斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
2）運行部件---由料斗和_板式鏈條組成，NE30以及下采用單排鏈，NE50--NE800采用雙排鏈。
3）驅動裝置---采用多種驅動組合驅動，（依用戶實際需要而定）。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。上部裝置---安裝有軌道（雙排鏈）、逆止器、卸料口裝有防回料橡膠板。中間節---部分中間節裝有軌道（雙鏈），以防止鏈條工作中擺動。下部裝置---安裝有自動張緊裝置。
三、斗式提升機主要工作部件特點：

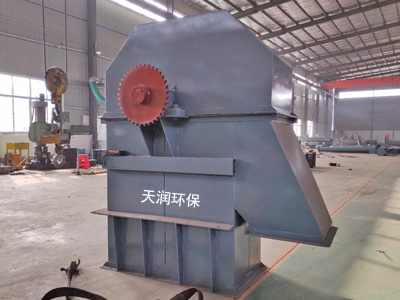

1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3、下部裝置：安裝有張緊裝置，NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570.整體調質，HB229-269齒面淬火HRC40~48.
5、板鏈：鏈板采用 45＃HRC36~42.
